ケーブルプロテクター徹底解説

1. はじめに

工事現場やイベント会場、工場や改装中の建物などでケーブルを床や地面に這わせることはよくありますよね。でもそのままにしておくと、人がつまずいたり、車両に踏まれてケーブルが傷んだりする危険があります。

従来は「地面を掘って埋める」「敷鉄板でカバーする」「頭上を通す」といった方法が一般的でしたが、手間も費用もかかってしまいます。

そんなときに便利なのがケーブルプロテクター。置くだけでケーブルを守れて、しかも再利用もできるのでコストも抑えられます。ケーブルプロテクターの種類やメリット、材質による強度や寿命、正しい使い方、活用シーンまでわかりやすく解説していきます。

※ケーブルプロテクターは「ケーブルガード」「ケーブルカバー」とも呼ばれますが、本記事では「ケーブルプロテクター」で統一します。

ケーブルプロテクターにはいくつかタイプがあり、現場や使うケーブルの状況にあわせて選ぶことが大切です。代表的なタイプは次の4つです。

断面がかまぼこのような形。スリットにケーブルを差し込んで使います。柔らかい素材のものが多く、巻いて収納したりカットしたりしやすいのが特長です。ただし大きな荷重がかかるとつぶれてケーブルに負担がかかることもあり、車両の通行にはあまり向きません。

トンネル状の形をしていて、ケーブルの上にポンと置くだけで設置完了。ケーブルを持ち上げなくてもいいので、とても楽に扱えます。ただし底がないためズレやすく、車両には不向きです。

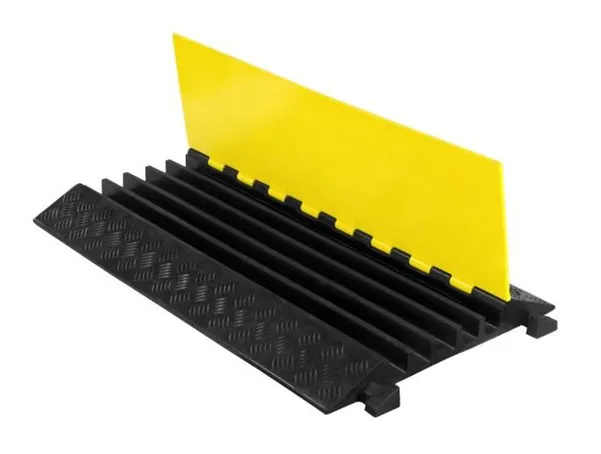

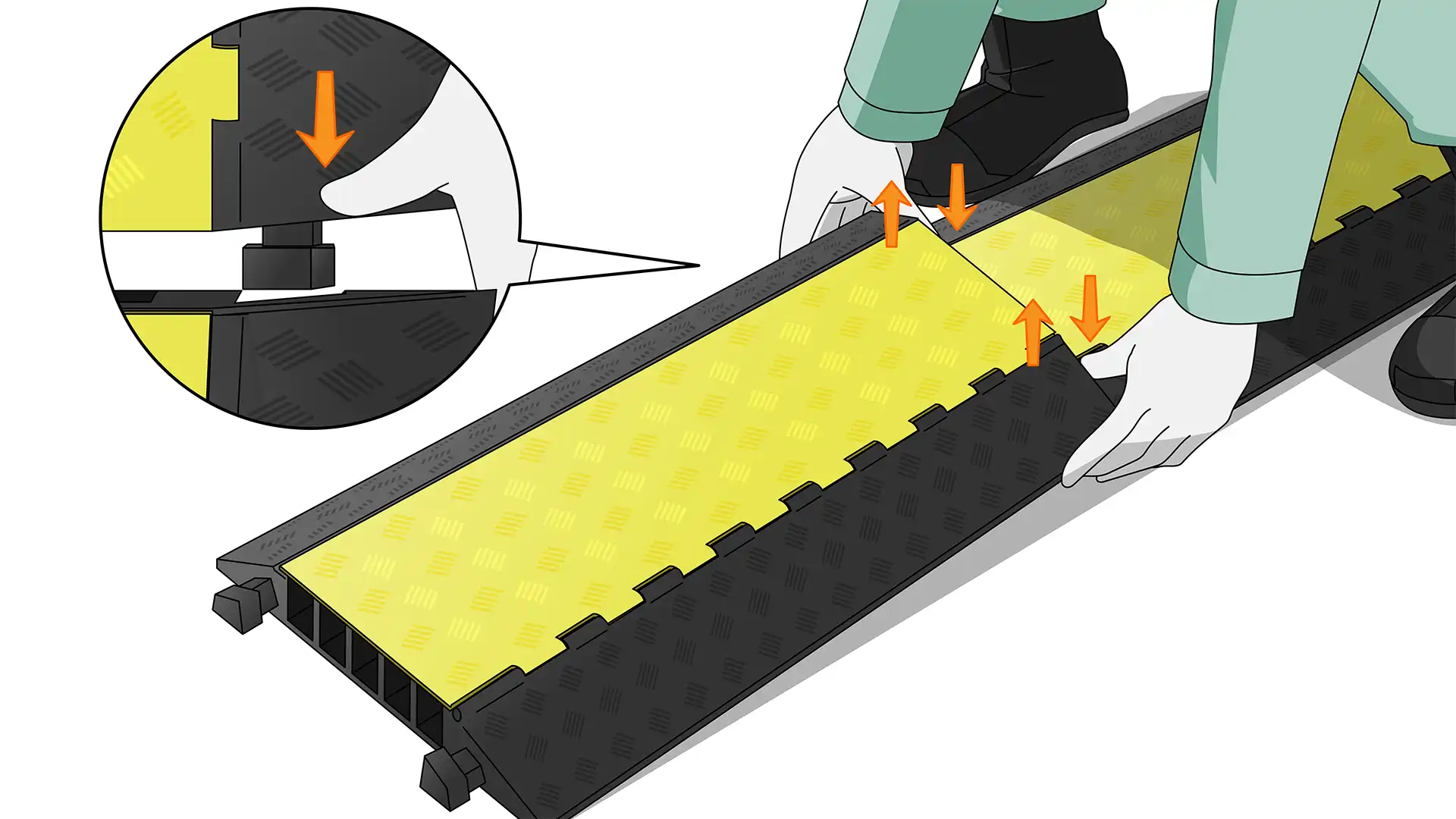

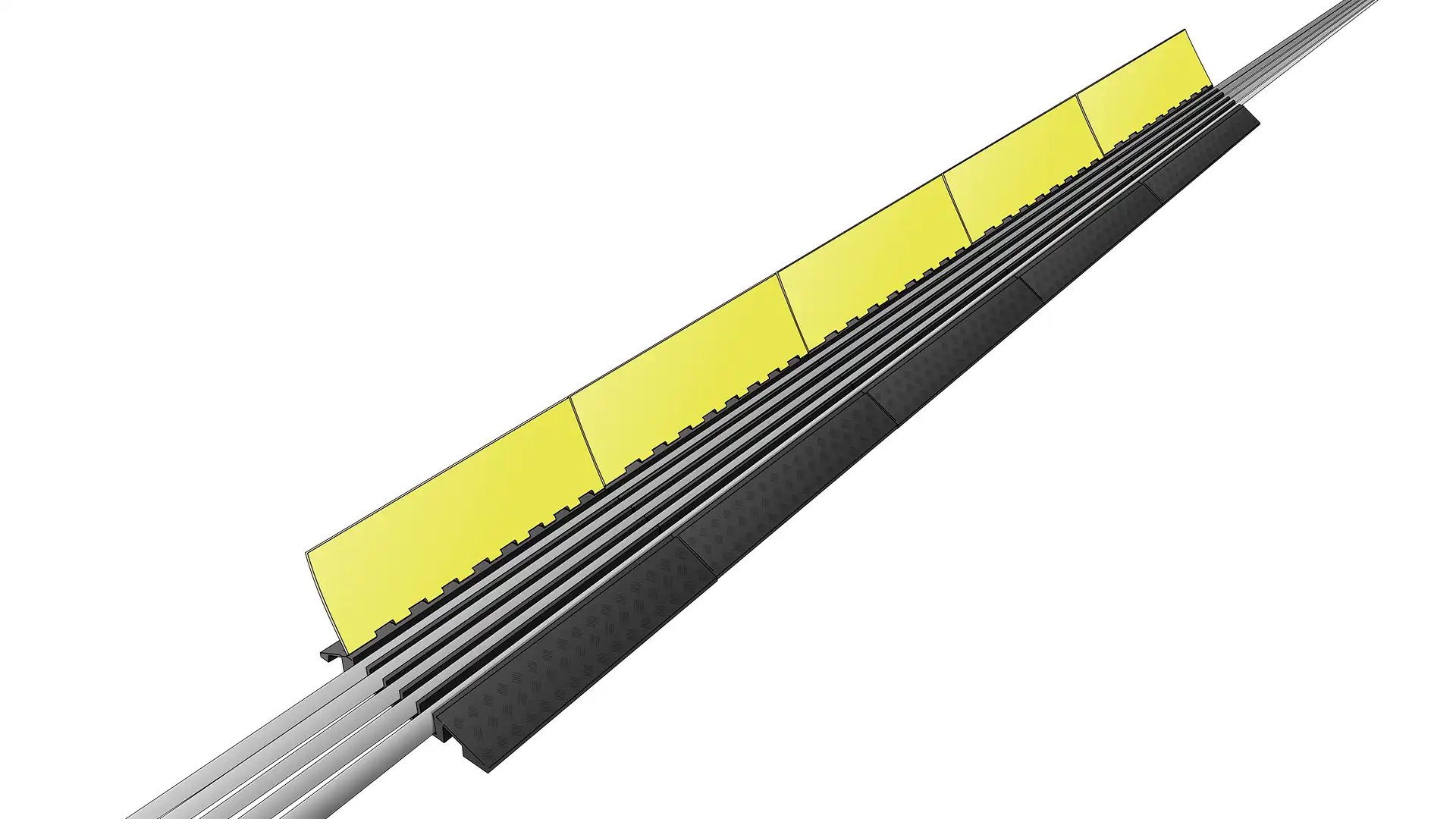

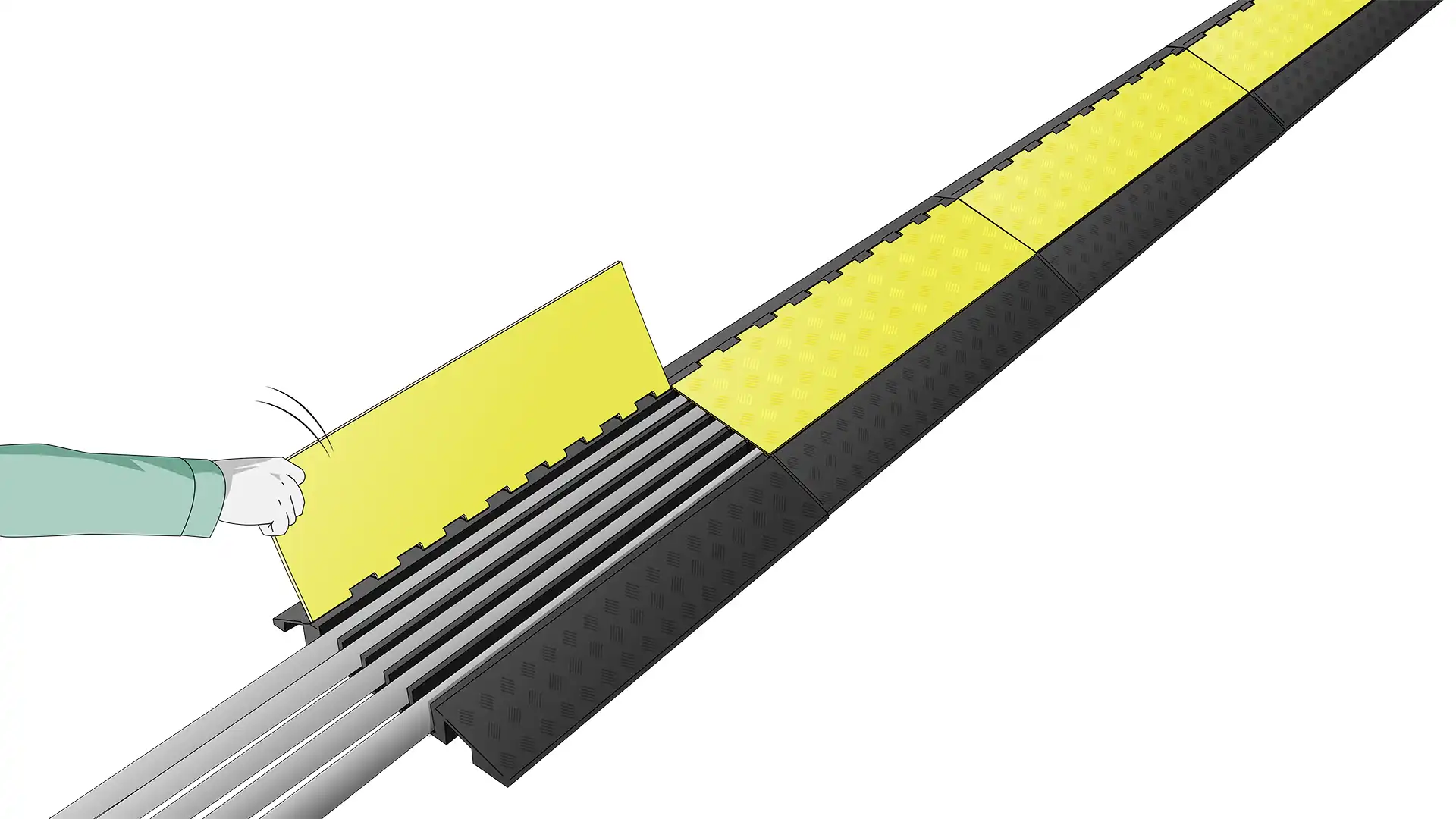

細長い箱型でフタ付き。ケーブルを溝に入れてフタを閉じるタイプです。長さを合わせて連結でき、車両が通る現場でも安心して使えます。少し手間はかかりますが、安全性と耐久性に優れているのがポイントです。

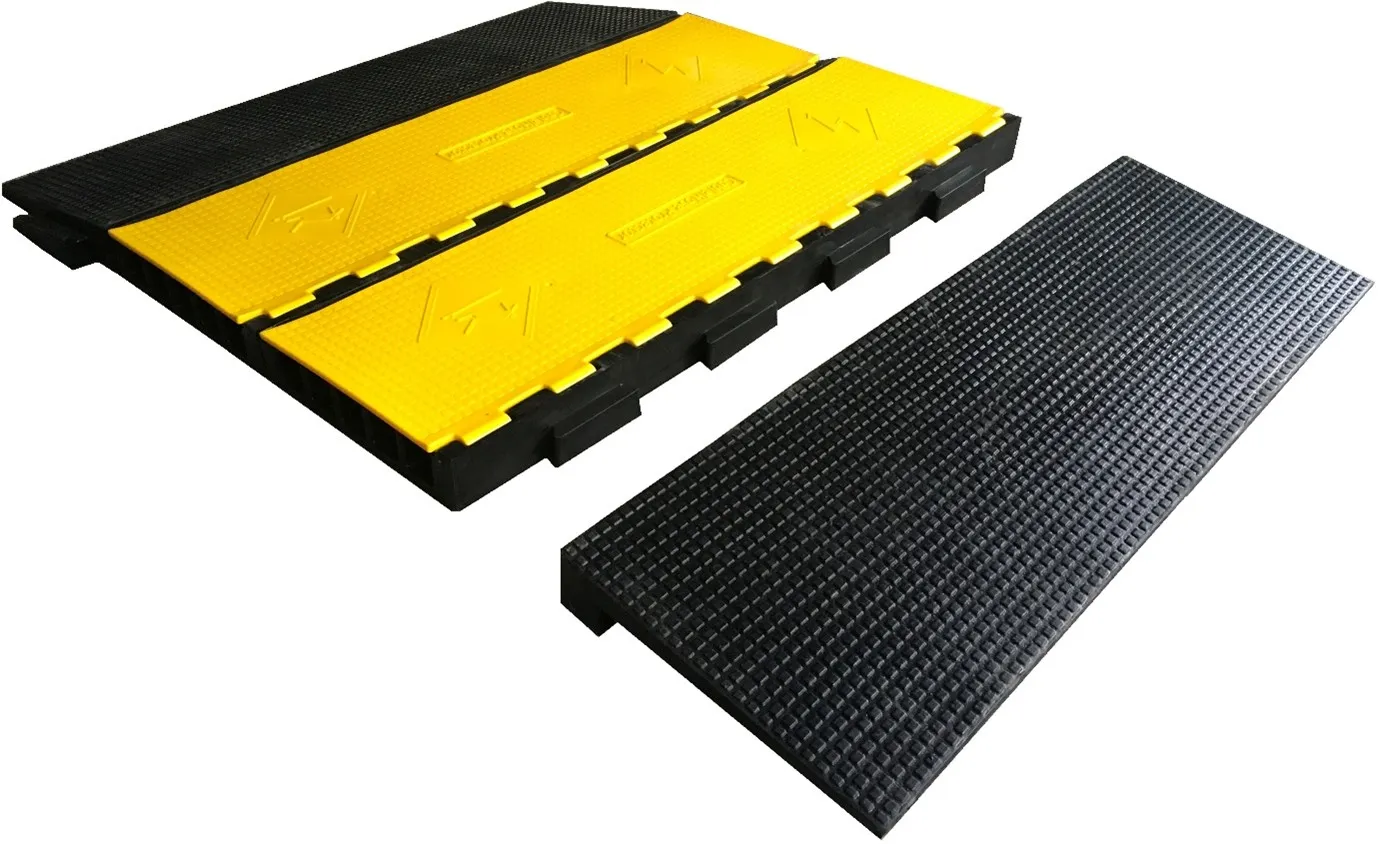

収納タイプを発展させたもので、センター部分を増やすことでケーブルをいくらでも収納できます。照明・音響・映像などたくさんのケーブルを使うイベント会場などで特に便利です。

この記事では、車両が通行する現場でも安心して使える③収納タイプを中心に解説します。

ケーブルプロテクターを使うと、従来のように地面を掘って埋めたり、鉄板を敷いたりする必要がなくなります。その結果、さまざまなメリットが生まれます。

• 設置するだけでケーブルを守れる簡単な方法に。

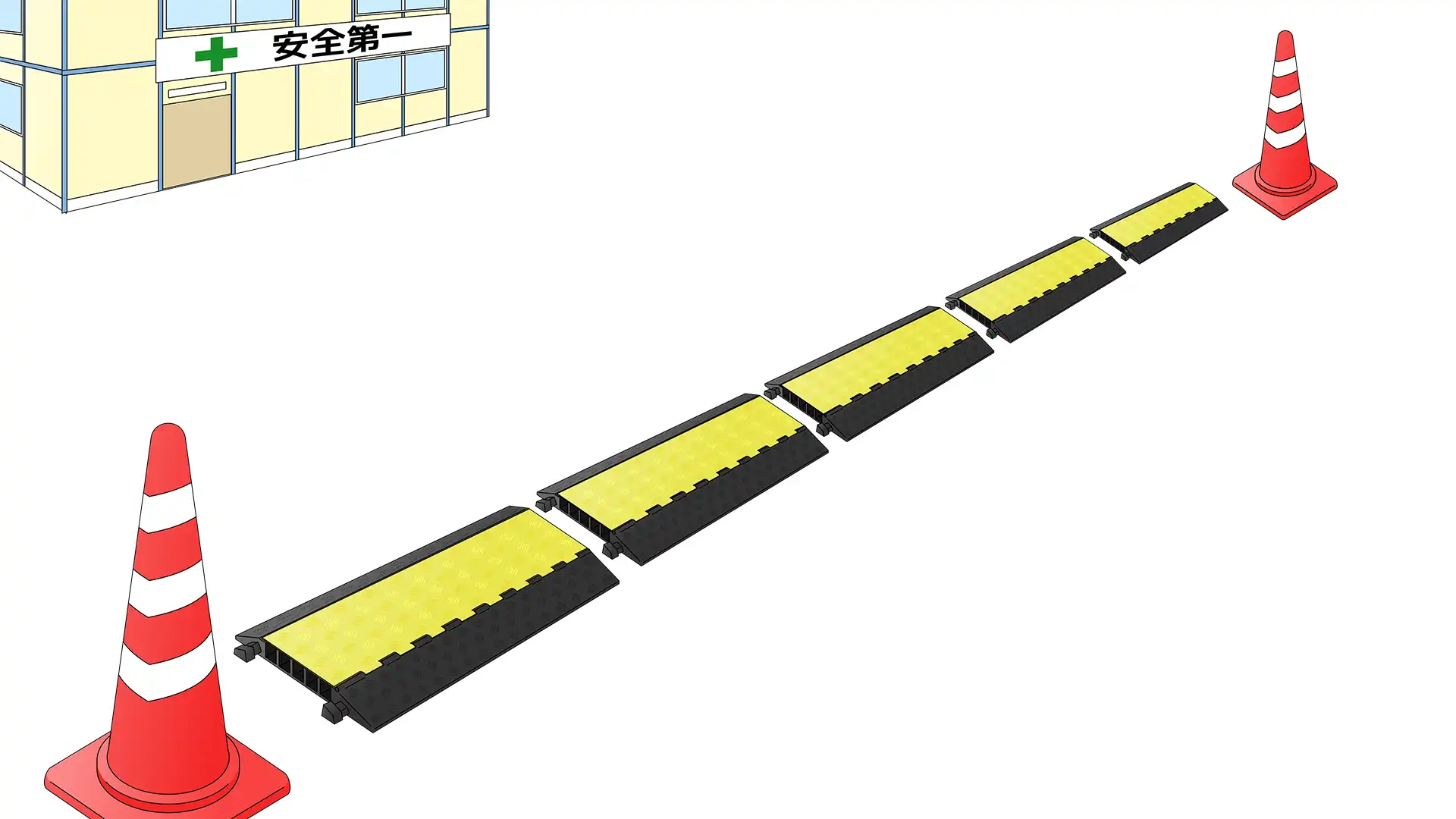

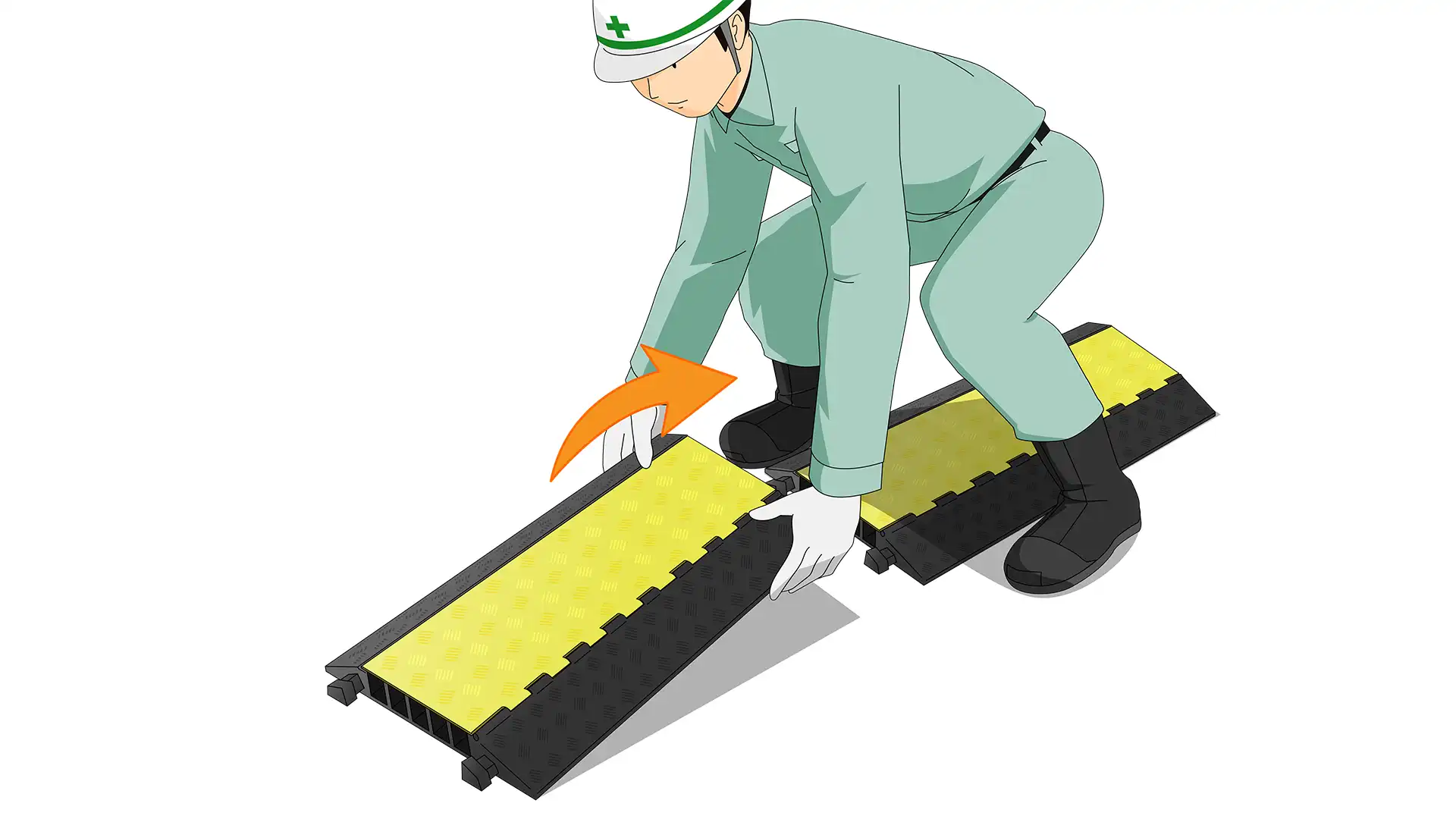

• 連結機構がついているので、必要な長さまで自在に延長可能。
• 何度でも繰り返し使えるのでエコで経済的。

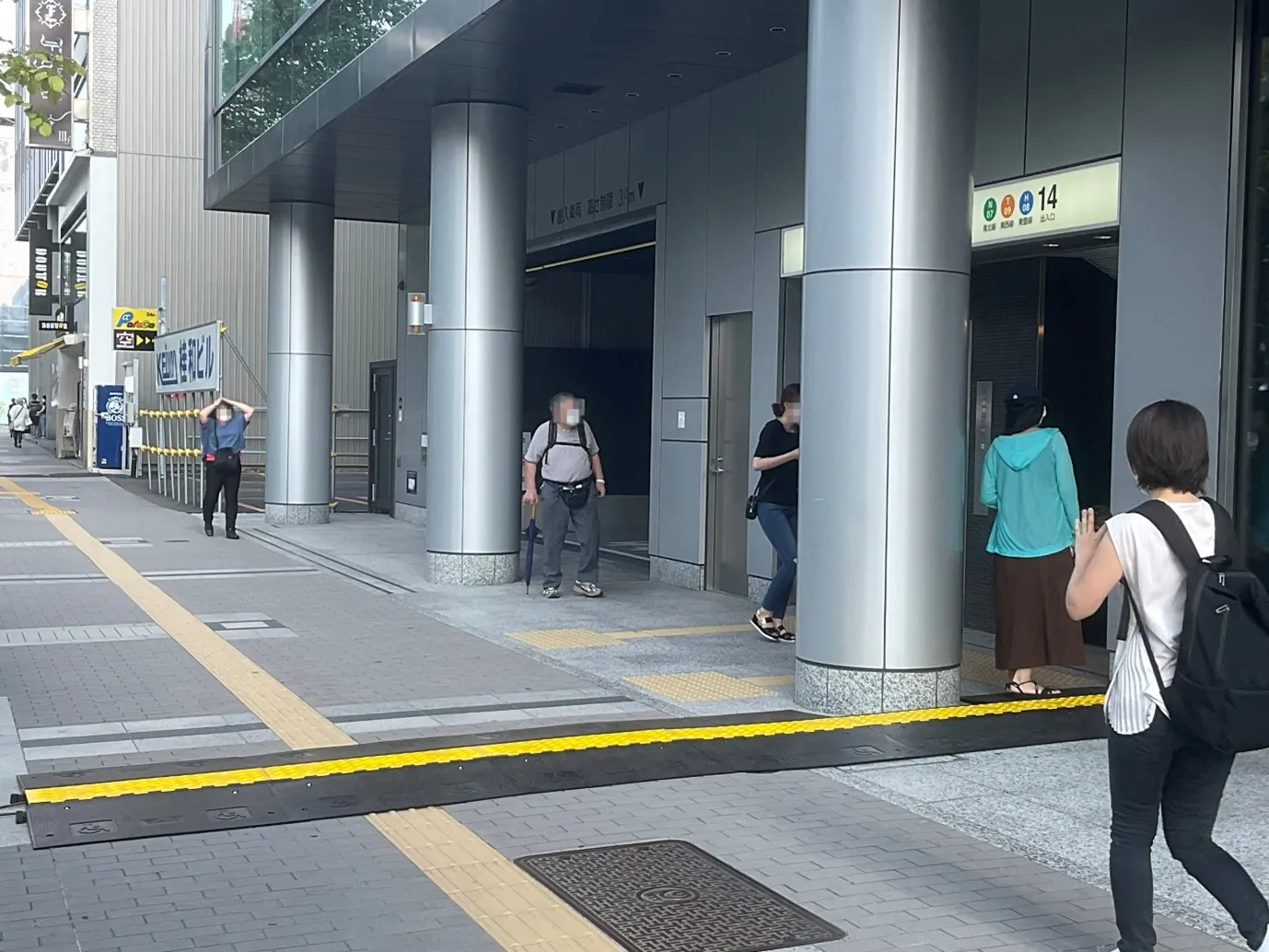

• フタ部分が黄色に着色されているものが多く、視認性が高いので転倒防止に効果的。
• 車両にとっては「段差＝減速帯」となり、安全運転を促せます。
• しっかり連結できるのでズレにくく、ケーブルを確実に保護します。

• 掘削や埋め戻しが不要で、作業時間を大幅に短縮。
• 鉄板や重機も不要になり、コスト削減につながります。
• 繰り返し使えるので経済性も抜群です。

ケーブルプロテクターは素材によって耐久性や寿命が大きく変わります。代表的な素材は以下の3つです。

• 再生ゴム：安価で環境にやさしいが、においや耐久性にやや難あり。寿命は1～3年ほど。
• 熱可塑性ポリウレタン：加工しやすく、耐摩耗性・耐衝撃性に優れるが紫外線や高温に弱い。寿命は5年程度。
• 高密度ポリウレタン：強度・耐久性ともに最も優秀で、長く使える。
